7.5Kw 고무 타이어 문서 분쇄기 기계 분말고무 생산 라인 ISO CE

LP-1200 고무 분쇄기 고무 분말 라인 폐기물 타이어 재활용 라인

고무 분말 생산 ​​라인 지침

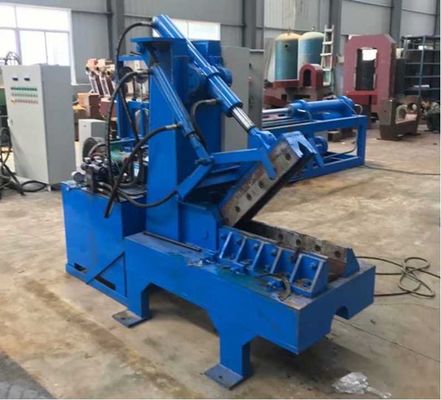

1. 와이어 드로잉 머신
경질 합금이 커팅 블레이드에 용접되어 견고하고 착용 가능합니다.
기계에는 타이어 비드가 벗겨지는 과정에서 발생하는 안전하지 않은 문제를 효과적으로 방지하기 위해 안전 선반이 장착되어 있습니다. 모터, 감속기 및 메인 프레임이 모두 일체형으로 콤팩트한 구조입니다. 임명을 위해 편리한 기구.

애플리케이션:
이 기계는 타이어 비드에서 강철 링을 제거하는 데 적용할 수 있습니다.

기술 데이터

2.QDJ-1200 타이어 절단기

명세서

1.1 전체 크기(L×W×H): 2080×1000×2130mm

1.2 수량절단기의: 4pieces

1.3 커터 스트로크: 거의 600mm

1.4 실린더 압력: 거의 12T

1.5 작동 유압: 6.3Mpa

1.6 오일 펌프: 흐름 40 L/mi, 압력 6.3Mpa

1.7 작동유 등급: No. 32 기계유

1.8 모터 모델: Y132M2-6, 전력: 7.5---11kW

QDJ-1200 절단기는 주로 전동기, 베인 펌프, 전자기 반전 밸브, 안전 밸브, 작동 오일 실린더, 유압 파이프라인, 오일 실린더 브래킷, 절단기, 기계 프레임 등으로 구성됩니다.

오일 실린더는 HSG 표준 작동 유압 오일 실린더를 채택하고 프레임은 고품질 형강으로 용접되며 커터는 열처리되고 경도가 HRC60-64 인 특수 공구강으로 만들어집니다.유압 시스템은 커터 프레임 뒤에 배치되어 구조가 더 콤팩트해집니다.

작업 시에는 처리가 필요한 타이어를 가까이에 수동으로 배치하고 링와이어는 커터를 보호하기 위해 미리 폐기해야 합니다.

그것이 평평하고 깔끔하게 배치되었는지 확인하고 작업 버튼을 눌러 실린더가 천천히 떨어지고 타이어를 차단하십시오.더 작은 글루 블록으로 나누어야 하는 경우 작업 주기 작업입니다.

3. 유압 제어 원리

QDJ-1200 절단기의 유압 시스템은 비교적 간단합니다.유압 시스템의 원리는 베인 펌프, 릴리프 밸브 및 전자기 반전 밸브로 구성됩니다.작동할 때 베인 펌프가 시작되고 오일은 릴리프 밸브를 통해 리버싱 밸브에 도달합니다.버튼 및 주행 스위치와 같은 전기 부품은 리버싱 밸브의 전자석을 제어하는 ​​데 사용되어 오일 실린더의 피스톤이 위 또는 아래로 움직일 수 있습니다.M형 3포지션 4방향 리버싱 밸브를 사용하기 때문에 절단칼의 움직임이 멈추면 오일펌프에서 출력된 오일은 리버싱 밸브를 통해 오일탱크로 직접 복귀되며 상부와 챔버와 실린더의 하부 챔버를 차단(솔레노이드 밸브를 통해)하여 오일이 실린더에 유지되도록 하여 기계의 안전성을 높입니다(커터가 실린더의 특정 위치에 단단히 고정되어 자체 무게 또는 기타 이유로 넘어지거나 사람을 다치게 하지 않음).

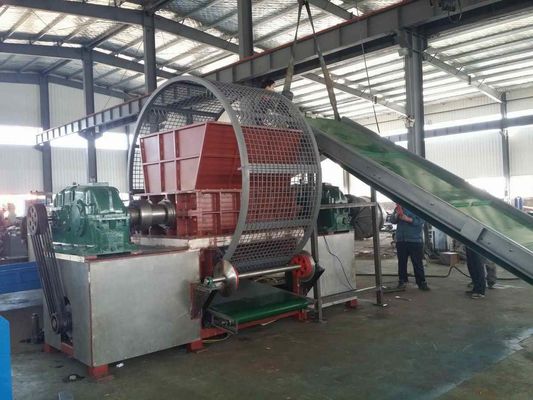

3. 고무 슈레더 기계

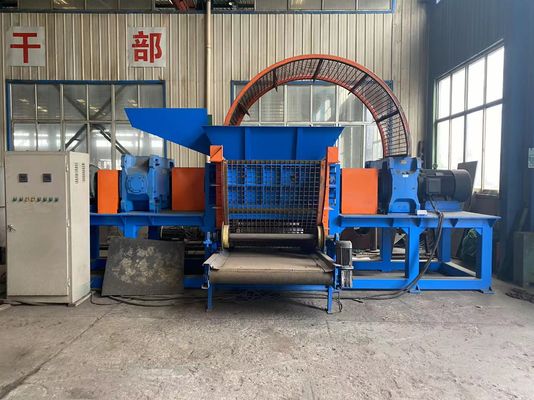

SSJ-40130 이중 샤프트 슈레더는 우리 회사에서 만든 새로운 유형의 슈레더로 이동 나이프(메인 스핀들, 이동 나이프 바디, 스페이서, 베어링), 정적 나이프, 운반 상자, 상자 브래킷, 공급 시스템, 배출 시스템, 재료 블록 스크리닝 시스템, 전원 시스템, 전기 제어 시스템 등 저속, 저소음, 고 토크, 고효율 등의 특성을 가지고 있습니다. 응용 분야가 광범위하며 독립형 또는 매칭 생산에 적합합니다. 윤곽.

SSJ-40130 이중 샤프트 슈레더는 두 개의 나이프 롤러를 사용합니다. 하나는 시계 방향으로 회전하고 다른 하나는 시계 반대 방향으로 회전합니다.두 개의 나이프 롤러는 서로에 대해 회전합니다.원료가 사일로에 들어간 후 두 개의 나이프 롤러가 서로를 찢고 자르고 압착하여 재료를 파쇄합니다.재료가 파쇄되어 단단한 재료 또는 감긴 재료를 만나면 두 개의 롤러가 반전되어 재료를 나이프 롤러의 작동 범위 밖으로 밀어낸 다음 정방향 회전을 형성하여 재료가 작동 범위에 다시 들어갈 수 있도록 합니다. 재료를 완전히 찢는 목적을 달성하기 위해 반복되는 압출 및 찢어짐을 형성하는 나이프 롤러.장비의 블레이드는 열처리에 의해 단조된 42CrMo 강으로 만들어지며 내마모성이 높고 인성이 높으며 강하고 수명이 길며 연속 생산이 가능합니다.이 장비는 전체 타이어를 파쇄하기 위해 ≤1200mm(올 스틸, 세미 스틸 및 바이어스 타이어 포함, 참고: 타이어의 두 개의 스틸 링을 미리 빼내야 함)의 폐 타이어를 파쇄하는 데 적합합니다.장비가 정상 작동 중일 때 장비에 금속 물체나 돌을 넣는 것은 금지되어 있습니다.다른 품목을 파쇄해야 하는 경우 장비 손상을 방지하기 위해 작업 전에 Shenghualong 또는 판매자에게 문의하십시오.

장비의 손상을 방지하기 위해 장비의 유지 보수는 전문가가 수행해야 합니다.

개인 상해 및 기계 손상을 방지하기 위해 기계 유지 보수에는 전문가가 필요하며 블레이드를 수정할 때 보호 장갑을 착용해야 합니다.

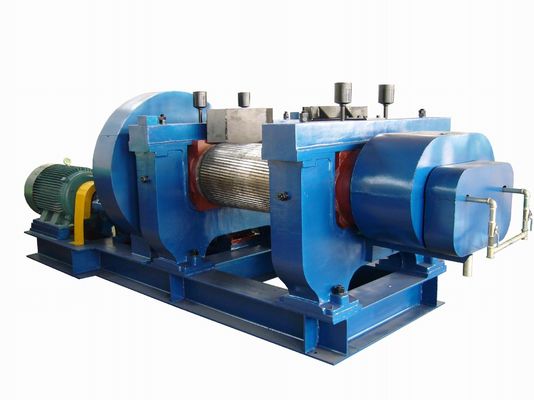

4. 고무 크러셔: 주요 기계를 재활용하는 폐타이어입니다.

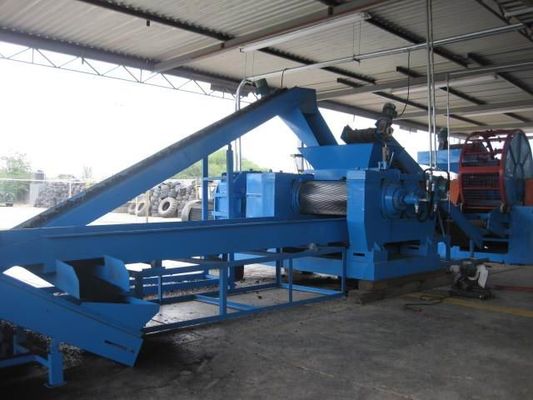

5. 고무 제림기 생산 라인

.

6. 섬유 분리기

 주요 기술 사양

1).임펠러: 팬 블레이드의 직경은 φ1100mm이고 개수는 8개입니다.

2).휠 쉘 크기: 장비 본체 부분은 φ1600mm이고 장비의 전체 ​​높이는 약 3400mm입니다.

삼).스핀들 속도: 377(및 464) rpm.

4).메인 모터: JQ2-52-6 5.5kw 760rpm.

5).피더 회전: 분당 29회전.

6).피더 모터: JW092-4 0.4kW 1370rpm

전기 같은

작업 흐름:

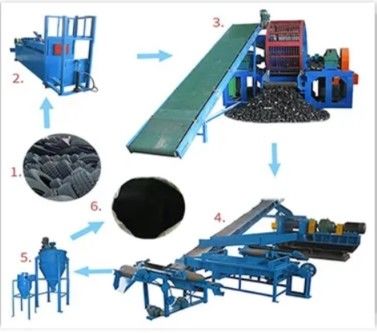

폐기물 타이어---와이어 드로잉 머신---타이어 절단기--고무 슈레더--- 스틸 와이어 분리 기계---자석 분리 ---고무 분말

--섬유 분리기.

1. 스틸 와이어 드로잉 머신--두꺼운 스틸 와이어를 추출합니다.

2. 타이어 커터--큰 타이어를 세 부분으로 자릅니다.

3. 컨베이어 - 타이어를 파쇄기로 운반합니다.

4. 트윈 샤프트 슈레더--타이어를 5-10cm 블록으로 절단합니다.

5. 재순환 시스템--레이퍼로 가는 조각의 크기를 제어합니다.

6. Raspers-조각을 15.20mm 칩으로 줄이고 고무에서 강철을 해방합니다.

7. 오버 벨트 자석--고무 칩에서 해방된 강철의 분리;

8. 진동 피더--고무 칩을 운반합니다.

9. 고무 과립기 기계--칩을 1-4mm 과립으로 크기를 줄이고 기류 분리로 섬유 부분을 해방합니다.

10. 분쇄기 --분쇄기 고무 분말.

11.중앙 먼지 제거 장치--시스템에서 먼지와 미립자를 제거하고 대기로 되돌리기 전에 공기를 여과합니다.
