16Mpa 경화 프레스 고무벨트 생산 라인 청록색
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 재료 | 주강 | 색 | 푸르고 녹색입니다 |
|---|---|---|---|
| 벨트 폭 | 800 밀리미터 | 구조 | 강철 |
| 총 두께 | 20 밀리미터 | 언론 사이즈 | 1200x2500mm |
| 워안테에 | 1년이요 | 증명서 | CE, ISO |
| 강조하다 | 경화 프레스 16Mpa명,언론 고무벨트 생산 라인,류화 고무벨트 생산 라인 |
||
제품 설명

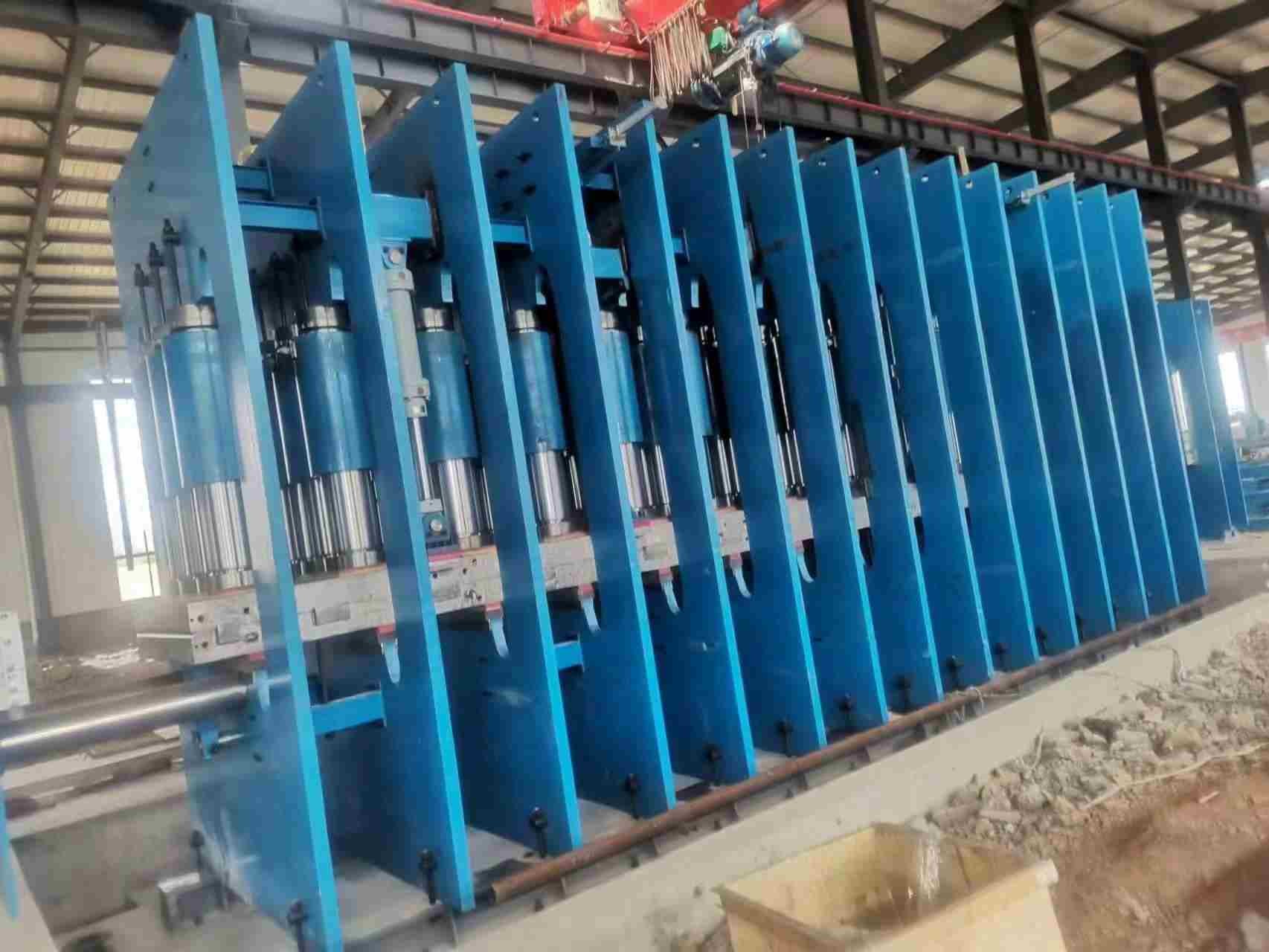

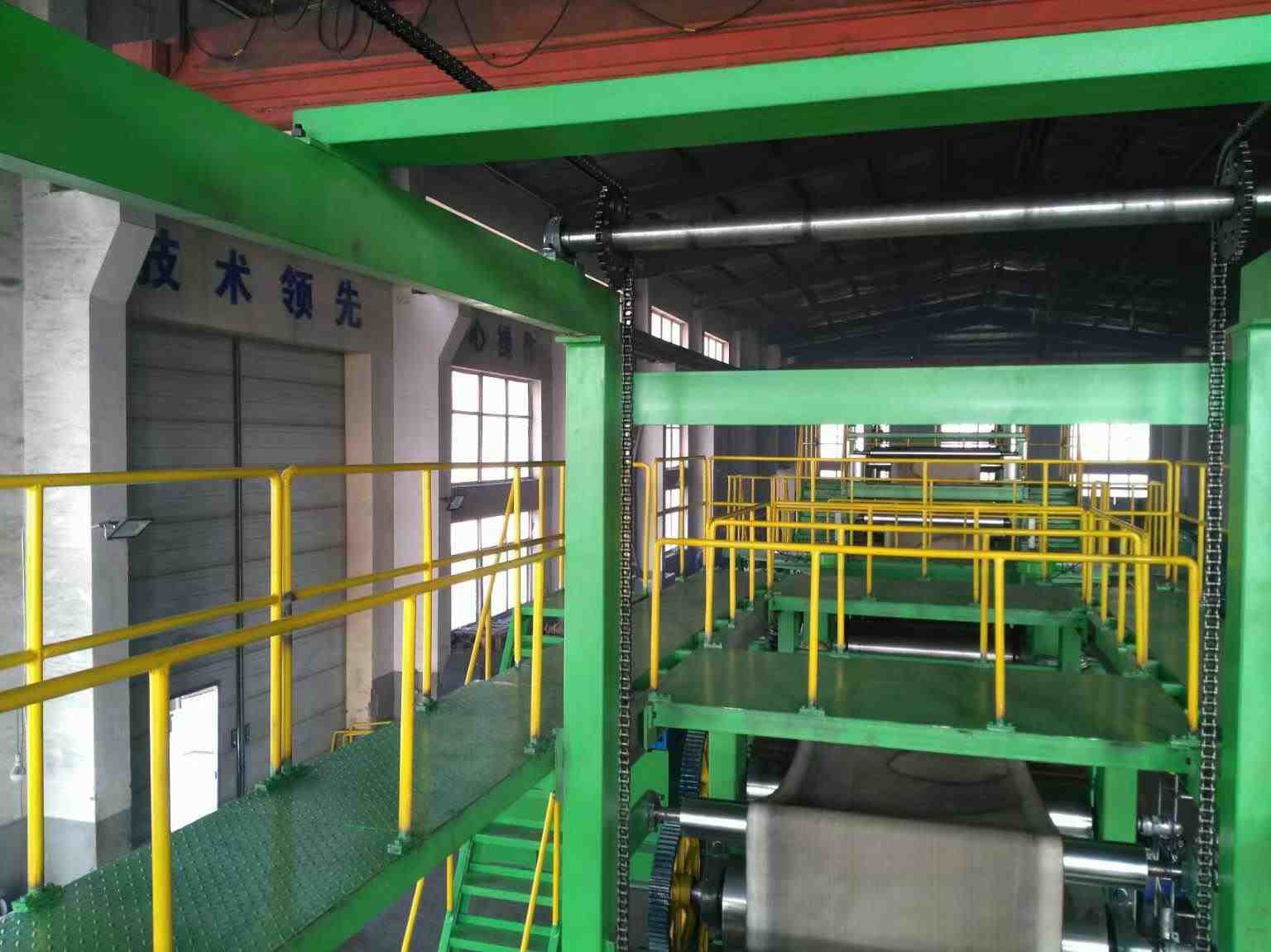

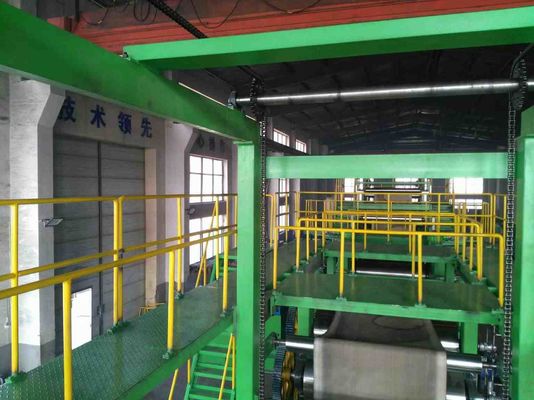

고무벨트 생산 라인
프레스기 생산 라인 생산 라인을 경화하는 고무벨트

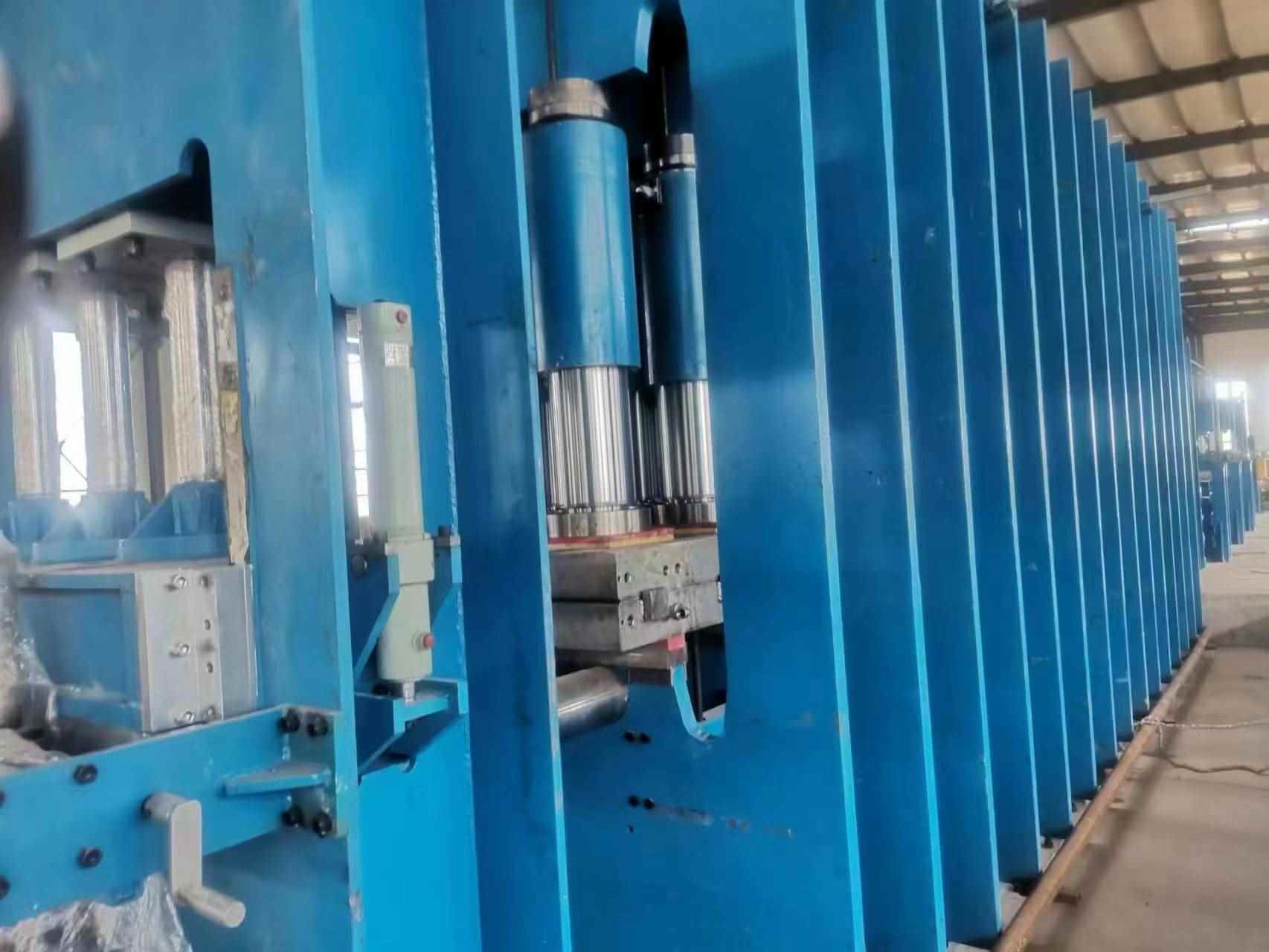

1, 프레스기를 경화하는 고무벨트
| 타입 | XLB-Q1200x2500x1/10.00MN |
| 고정시키는 힘 | 10.00MN |
| 유압력으로 일하기 | 16Mpa |
| 열판 크기 | 1200x2500x67mm |
| 부대 면적 압 | 33 kg/cm2 |
| 작용 층 | 1 층 |
| 피스턴행정 | 300 밀리미터 |
| 피스톤경 | 360 밀리미터 |
| 피스톤 수량. 그리고 재료 | 6개 세트, 냉기 주철 |
| 유압 실린더 수량. 그리고 재료 | 6개 세트, 결절성 주철 |
| 열판 사이의 거리 | 300 밀리미터 |
| 가열 모드 | 전기 (전도성 오일) |
| 주전동기출력 | 고압 모터 11KW*1 저전압 모터 7.5KW*2 |
| 밀봉 요소 | 12개 세트 (메인 머신 6 세트, 부속물 6 세트) |
| 마감 곰팡이 속도 | 15 밀리미터 / Ｓ |
| 개방형주형 속도 | 13 밀리미터 / Ｓ |
| 구조 | 프레임 형태 |
| 제어 수법 | PLC 제어, 자동 클스와 개방 몰드, 자동 배출 |
| 전체적인 크기 | 4250*2500*4350 |
| 중량 | 거의 36T |
2,1. 메인 머신 기술적인 매개 변수 : XLB-Q1400X3000/13.00MN 고무 벨트 경화제
| 1. | 타입 | XLB-Q1400*3000/13.00MN |
| 2. | 고정시키는 힘 | 13.00MN |
| 3. | 부대 면적 압 | 3.0Mpa |
| 4. | 열판 크기 | 1400*3000*76mm |
| 5. | 열판 사이의 거리 | 300 밀리미터 |
| 6. | 피스톤경 | 400 밀리미터 |
| 7. | 피스턴행정 | 300 밀리미터 |
| 8. | 유압력으로 일하기 | 17.0Mpa |
| 9. | 실린더 수량. | 6개 부분 |
| 10. | 열판의 이동 속도 |
상승 : ≥15mm/s 내려가세요 : 13 밀리미터 / Ｓ |
| 11. | 가열 모드 | 스팀열 (또는 열전달 오일) |
| 12. | 열판의 냉각 범위 | 주입구 : 200 밀리미터, 수단 :100 밀리미터 |
| 13. | 저압 펌프 원동력 | 2×11kw |
| 14. | 고압 펌프 원동력 | 15 kw |
| 15. | 중량 | 45000KG |
3.1 언와인딩 장치 (한 셋트)의 직물 테이크 업부
| 환원제 | 모델 XW-4 |
| 모터 1.5KW | 모델 Y100L-6 |
| 릴의 최대 속도 | 50r/min |
3.2 견인 장비 (각각 전방 및 후방을 위한 한 셋트)
| ZQ 환원제 | 모델 ZQ35 |
| 견인 롤러의 지름과 유효 길이 | Ф220 1400 |
| 견인 선속도 | 16m/min |
3.3 축복과 스트레칭 장치 (앞, 후방과 중앙 축복을 위한 한 셋트)
| 클램핑 실린더 |
Dia. 다음Ф200mm 공을 치세요 :200 밀리미터 양 : 2 |
| 고정시키는 힘 | 1.0MN |
| 작업 오일 압력 | 16.0MPa |
| 뻗치는 실린더 |
Dia. 다음 Ф200mm 공을 치세요 : 400 밀리미터 양 :2 |
| 전체 인장력 | 1.0MN |
3.4 감는 장치 (한 셋트)
| 모터 |
모델 Y160L-8 전원 : N=5.5kw 회전 속도 n=720r/min |
| 환원제 | 모델 ZQ35 |
| 테이크 업 롤 |
롤 직경 Ф320 라인 속도 12.2m/min |
| 최대 테이프 폭 | 1400 밀리미터 |
3.5 수리 기계 (1)
| 모터 | 전원 : N=3kw |
| 이중펌프 | 저압 정격유량 100L/min |
| 플런저 직경 | Ф340mm |
| 플런저 행정 | 300 밀리미터 |
| 유압 실린더의 수 | 2 |
| 열판 상술 | 1400×800×60 |
3.6 보조 유압 계통
| 모터 | 전원 N=11kw |
| 축 방향 피스톤 펌프 모델 |
63YCY 기설정 압력 P=25MPa |
| 실제 작업 압력 | 16.MPa |
보조 중량 : 34000Kg
