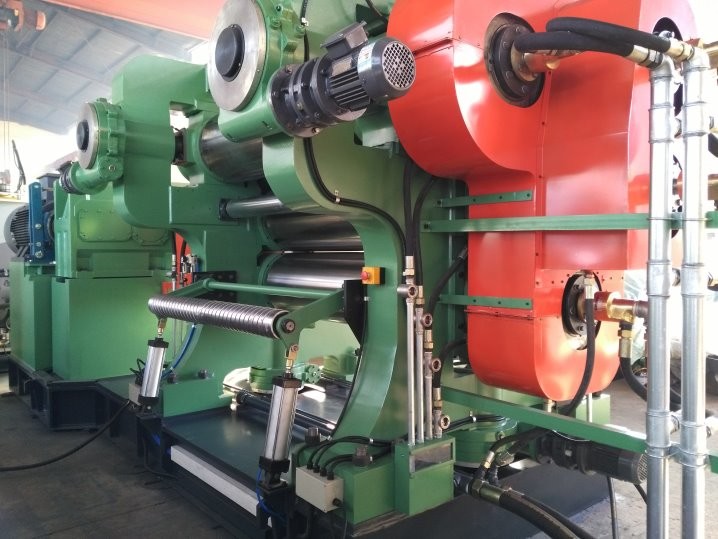

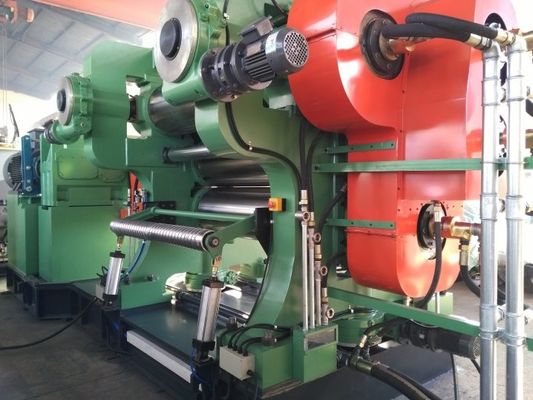

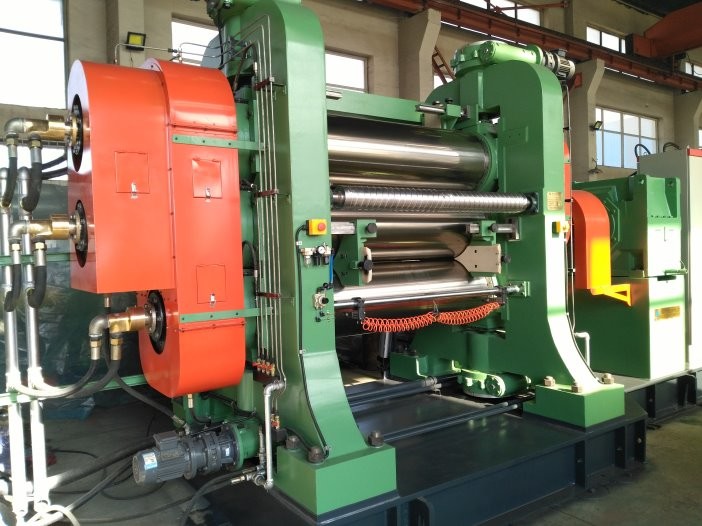

공장을 섞는 980RPM 132KW 4 명부 충돌 캘린더 머신 충돌

Reducer&Electrical 성분 :

1. Motor&Electrical 성분은 지멘스 MITSUBSHI CHINT, 기타 등등으로 설비했습니다.

2.유명한 브랜드 PLC 자동차는 안전하여 안정적인 셀리러블을 제어합니다.

3. 에너지 보존, 우리가 이것에 대한 특허를 가지고 있습니다.

장치적용과 작동 요구사항

1.1 메인 애플리케이션 : 이 기계는 주로 커튼, 캔버스와 다른 구성 양측 사이드 연속적인 고무 처리를 위해 사용됩니다.

1.2 작동 요구사항 A. 런링 환경 : altitude<1000m,

온도 : 5C-40C, 최대. 상대적 겸손 95%

비. 전원 공급기 : AC415V/50Hz, 3개 단계

Ｃ. 냉각수 압력 : 0.2-0.4Mpa

냉각 수온 : <25C±3C

2 주요 기술적인 매개 변수

롤 직경 550 밀리미터

길이 1600 밀리미터로 일하는 명부

중간롤 선형 속도 4-32m/min

명부 1:1.5:1.5:1의 속도 비율

맥스. 한 모금은 10 밀리미터를 정렬시킵니다

캘린더된 제품 두께 0.3-6mm

맥스. 캘린더된 제품 폭 1400 밀리미터

메인 모터

132/160 kw를 강화하세요

속도 980RPM

한 모금 조절형 자동화된 조절

냉각수 압력 0.2-0.4Mpa

윤곽치수 (L*W*H) 6270*2960*4100mm

대략. 22000 킬로그램에 짓누르세요

3가지 공급 범위

1개 세트 기계 본체 (대판 &frame)

&bearing 4 세트를 회전시키세요

장치 3 세트를 조정하는 한 모금

1 세트 증권 안내 장치

윤활 처리 시스템 1 일련

일련 전송 시스템 1

일련 송유관 시스템 1을 조정하는 롤 온도

기초 볼드 1은 졌습니다

세트 전기 제어 시스템 1

4가지 다음과 같은 항목은 최종 사용자에 의해 준비합니다

A. 모든 배선 케이블 외부 동작 박스와 전기 제어 상자.

비. 회전식 결합 밖에 있는 모든 파이프라인.

5번 제작과 기술 기준

5.1 프레임 : 아닐 처리를 통한 강인 주철과 완전히 강한 강성과 좋은 제진 테이블 능력과 함께, 정밀 기계가공을 통해 가공처리하는 것.

5.2 대판 : 고강도와 어떤 변형과 함께, 가열 냉각과 처리를 통한 용접된 대판.

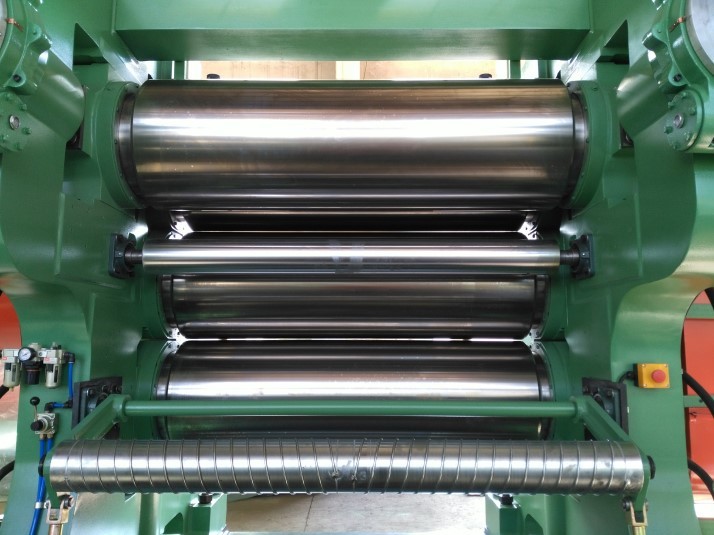

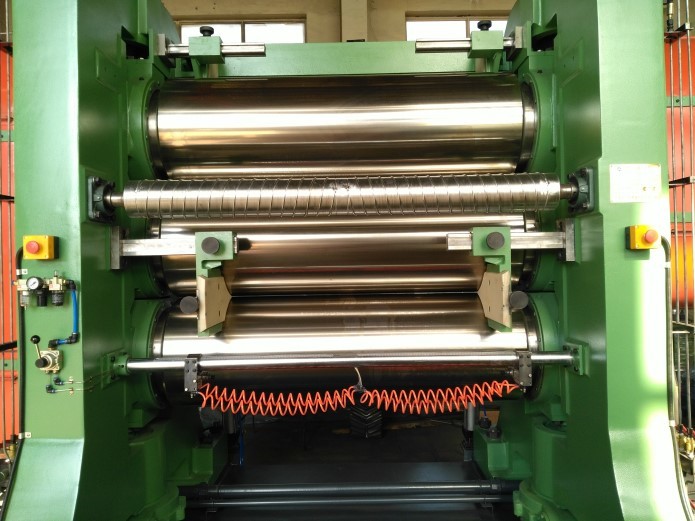

5.3 명부와 태도

(1)명부 구조 : 무의미한 매끈한로울, 드릴드 롤은 선택적입니다.

(2)재료와 제작 : 원심 주조를 통하여 Ni, Cr와 볼리브덴 합금으로 만들었습니다

(3)견고성 : HRC60-67

: 5-23mm

(5) 주 베어링 : 감 마찰 롤러베어링

(6) 베어링 지지대 : 주유 기름 구멍이 보유된 채로, 과정을 단련하는 것을 통하여 캐스팅부.

(7)명부 온도 조절 시스템은 고급 품질로 회전식 접합부와 스테인레스 강 호스를 채택합니다.

5.4 장치를 조정하는 한 모금

한 모금 조절은 명부 1#, 2#와 4#, 양쪽 일 측면 조절을 위해 사용됩니다고

양면 다수 조절은 이용 가능합니다.

5.5 증권 안내

제거 조절은 매뉴얼 타입에 의해 적용됩니다.

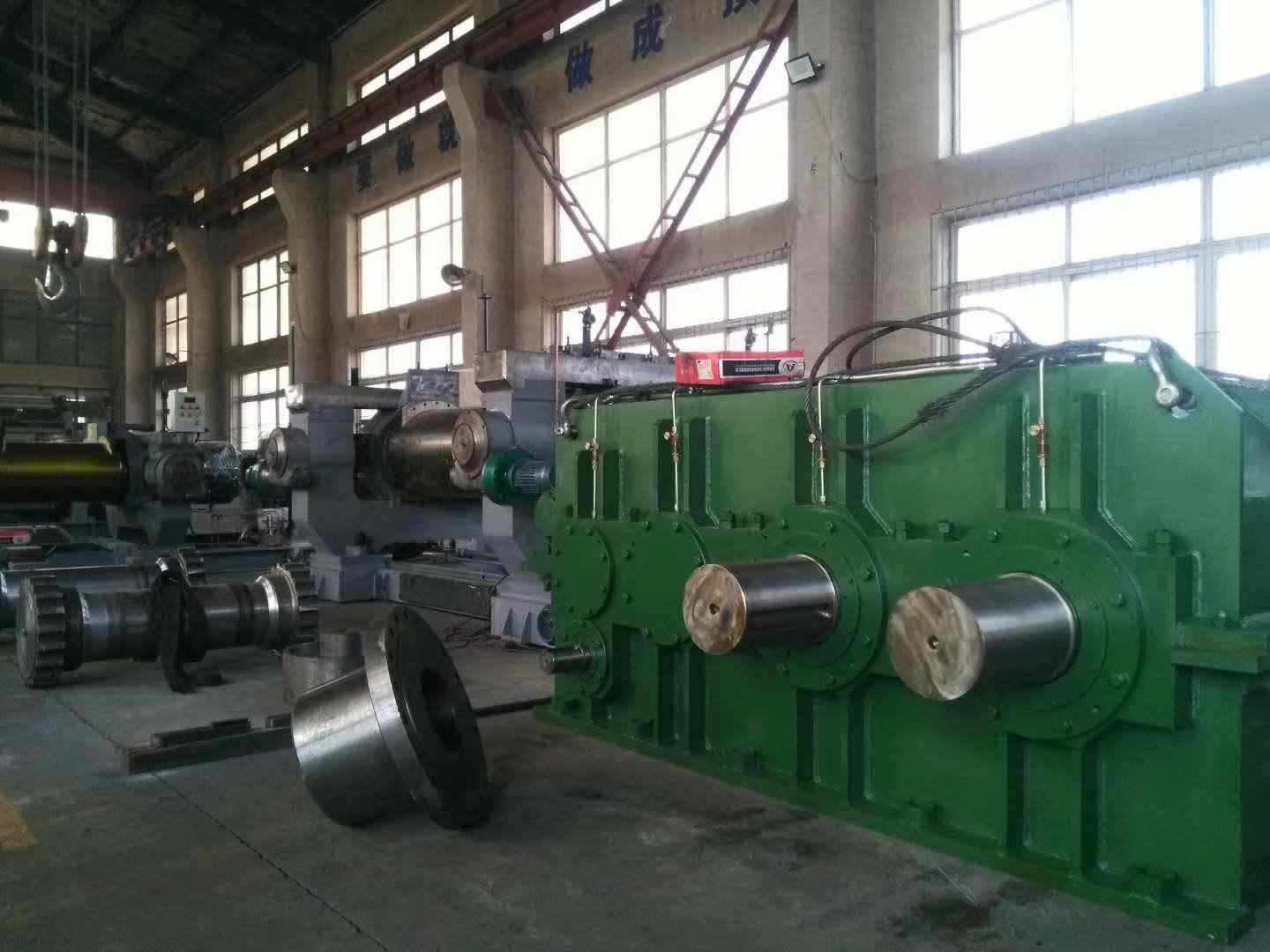

5.6 속도 저감기

(1)타입 : 원 모터 입력과 단일 출력 샤프트

(2)주유 : 오일 배스 타입

(3)입력 결합 : 플렉시블 커플링

5.7 로드 핀 쿠플린

로드 핀 결합은 손쉬운 유지보수와 더불어, 일하는 동안 운영하여 믿을 만하고 매끄러운 것 만드는 속도 감속기 출력축과 명부를 연결시키기 위해 채택됩니다.

5.8 윤활계통

(1)태도 : 이 시스템을 위한 오일 탱크가 있으며, 계속 그것이 유량 용량 조절, 오일 온도 게이지, 냉각기, 필터와 등과 함께 설정했습니다.

(2) 가는 기름 윤활 송유관

5.9 전기적인 제어 시스템

완전하고 완전한 제어 시스템은 캘린더 일하는 요구와 만납니다, 이 시스템이 단순 작동과 믿을 만한 운영의 특색이 있습니다.
